Разработка технических решений по достижению нормативных требований химически загрязненных сточных вод ОАО«Северсталь-метиз»

Продолжительность пребывания сточных вод в отстойнике рассчитывается по формуле:

t= h1/( х - 3600) = 1500/(0,2 · 3600) = 2,08 ч.

Днище отстойника принимают конусным с углом наклона к горизонту, равным 45°. Объем осадочной части Vос берут из расчета суточного хранения осадка. Объем осадка составляет 25 % суточного расхода сточных вод и равен Vос=1800 м3. Осадок накапливается в цилиндрической части отстойника высотой h3 = 1,8 м и конической части отстойника высотой h4=3м. Высоту нейтрального слоя в отстойнике принимаем h2 = 2 м. Таким образом, общая высота отстойника:

Нот= h1+ h2+ h3+ h4= 1,5 + 2 + 1,8 + 3 = 8,3 м.

Принимают два железобетонных отстойника диаметром 24 м каждый с кислотоупорной облицовкой. Отстойники попеременно выключаются для выгрузки осадка. Приемная камера осветленной воды принимается железобетонной двух секционной с объемом каждой секции 230 м3. Количество образующегося шлама - 20% от объема сточных вод, то есть, 88 м3/ч при содержании твердого вещества в нем в количестве 6%. Шлам направляется в центрифугу-декантер. Согласно [42], задачами центрифуги является кларификация жидкости, обезвоживание твёрдого вещества, кларификация твёрдого вещества. Мощность декантеров составляет 0,5 - 150 м3/ч. Центрифуга-декантер применяется для разделения двух или трёхфазных жидкостей (суспензий) с различной плотностью.

Осветление жидкостей, как и обезвоживание твёрдых веществ, выделяемых из суспензий, являются основными задачами декантеров. Они также используются для сгущения суспензий, для разделения двух жидких фаз различной плотности с отделением и классификацией твёрдых веществ.

Отделение твёрдых веществ от жидкости происходит во вращающемся, цилиндрическом/коническом барабане. Под действием центробежного ускорения специфические твёрдые вещества оседают на стенке барабана и непрерывно продвигаются разгрузочным шнеком к системе выгрузки твёрдых веществ. При определённых задачах, например, при обработке шлама, качество отделения и обезвоживания твёрдых веществ может быть улучшено путём подачи флокулянтов (полиэлектролитов).

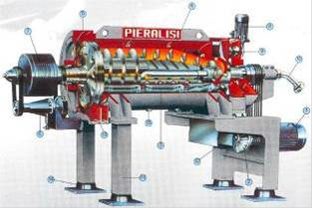

Рисунок 6 - Поперечный разрез декантирующей центрифуги:

- главный двигатель; 2-гидравлическая соединительная муфта; 3-барабан; 4-шнек, открытое исполнение; 5- запорные кольца для фугата; 6 - ременный привод; 7 - планетарная передача; 8 - скребок твердого вещества (запатентован); 9 - система выгрузки твердого вещества со скребком (запатентована); 10 - подводящая труба, подвижная; 11 - подставка (стандартная); 12 - канал для удаления твердого вещества; 13 - спуск фугата;14 - амортизатор колебаний; 15 - сток промывочной воды

Для регулирования и оптимизации параметров технологического процесса разделения фаз применяется специальный вариатор частоты вращения барабана.

Основными компонентами устройства являются специальный вторичный двигатель, преобразователь частоты и регулятор. Система разработана PIERALISI.

Количество образующегося обезвоженного шлама составляет 4 м3/ч. В состав шлама входят в основном гипс (около 68 % от массы сухого вещества) и оксиды и гидроксиды железа (около 25 % от массы сухого вещества). Шлам вывозится на шламоотвал, объем складирования принимается 420 тыс. м3 на десятилетний период эксплуатации. Потребная площадь для организации шламоотвала 10 га при высоте ограждающих дамб около 5-6 метров. Ограждающие дамбы возводятся из грунтов, обладающих низким коэффициентом фильтрации (глин или суглинков). Ложе отвала экранируется глинистым грунтом для исключения фильтрации воды из него в водоносные горизонты. В шламоотвал предусматривается въезд автотранспорта. Укладка шлама в отвал производится с использованием землеройных машин, с образованием наклонной поверхности шлама, обеспечивающей сток с нее дождевых вод.
