Решение комплексной задачи по защите ППМГ от размыва дна реки

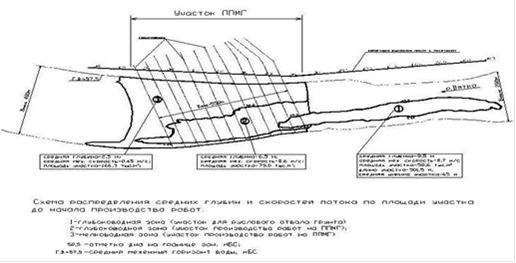

Рисунок 2.1

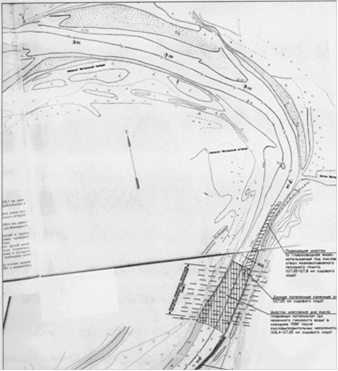

Рисунок 2.2

Проектная форма и размеры сечения русла реки приняты из расчета пропуска паводкового расхода Q=3850 м3/с, соответствующего по уровню отметке бровке правого берега 62 м Б.С., с учетом планово-высотного положения дюкеров ППМГ и с соблюдением величины необходимого защитного слоя грунта над ними не менее 1 м.

Проектное сечение русла имеет форму близкую к несимметричной трапеции с крутым левобережным бортом (m=1:4) и пологим параболическим правым.

Левый берег, подверженный размыву и имеющий практически на всем протяжении вогнутую форму, спрямляется дамбой с откосом m=1:4 от проектного дна до отметки 57,0 м Б.С. На отметке 57,0 м Б.С. дамба сопрягается с естественным берегом горизонтальной бермой. Такое решение позволяет избежать сбойности течения и размывных явлений, возникающих вдоль вогнутого берега.

При формировании необходимого сечения русла с сохранением его пропускной способности разрабатывается центральная и правобережная часть русла. При этом основная часть разрабатываемого грунта перемещается намывом в глубоководную зону и левобережную дамбу. Остальная часть грунта также намывом укладывается в низовой части участка ППМГ вдоль правого берега до отметок, обеспечивающих проектную форму русла. Поскольку общий объем насыпи составляет 56,8 тыс. м3, а необходимая выемка грунта - 98,2 тыс. м3 , излишек разрабатываемого грунта от ПК0+50 до ПК3+57 в объеме 41,4 тыс. м3 вывозится в русловой отвал за пределы реконструируемого участка.

Каменные отсыпи в объеме 1,7 тыс. м3 на ПК2+64 разбираются и отсыпаются в русловое понижение на ПК2+94.

Русловой отвал организуется на ПК(-7)÷ПК0+50 в глубоководном участке реки, расположенном выше по течению и отсыпается до отметки 49,5 м Б.С. Расчетный объем глубоководного участка реки на ПК(-7)÷ПК0+50, используемого для отвала грунта, по данным русловой съемки на июль 2007г. составляет 47,7 тыс. м3.

После производства земляных русловыправительных работ над дюкерами ППМГ организуется защитный слой грунта толщиной не менее 0,5 м, сложенный из песков средней крупности, слагающих русло реки на этом участке. Образовавшееся понижение русла на реконструируемом участке заполняется отсыпкой гравийной смеси фракцией 20-40 мм слоем толщиной 0,5 м. Эта отсыпка закрывает нижележащий слой грунта и защищает дюкера подводных переходов от размывающих и грядоформирующих воздействий потока.

Минимальный диаметр (dmin ) материала каменной наброски, рассчитанный для крепления русла на участке ППМГ по методике Ц.Е. Мирцхулава (смотри рисунок 17 /7/) при расчетном расходе Q=3850 м3/с для средних скоростей потока 2 м/сек и средней глубине 10 м, равен dmin =15 мм.

Для повышения надежности устойчивости русла при прохождении на участке ППМГ паводков с расходами выше расчетных (т.е. со значениями скоростей и глубин потока, превосходящих расчетные) в проектных решениях рекомендуется применить в качестве материала для каменной наброски гравийную фракцию, минимальный диаметр которой больше расчетного минимального диаметра неразмываемых частиц (dmin =15 мм), а именно гравийную фракцию 20-40 мм (ГОСТ 8267-93).
