АЭС ВВЭР. (Калининская. Описание, история, текущие данные, «+» и «-», картинки и схемы с описанием работы и отчисткой от радионуклиидов)

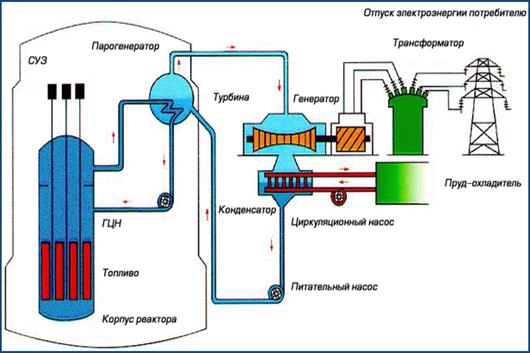

Реактор ВВЭР. Рис 8.

Отчитска от радионуклиидов .

Для очистки отходящих газов АЭС с ректором ВВЭР используется адсорбционный метод очистки, в частности способ динамической адсорбции радионуклидов криптона и ксенона в колонне, работающей в режиме непрерывного протока.

Газообразные и аэрозольные отходы из монтажных пространств, боксов парогенераторов и насосов, защитных кожухов оборудования, емкостей с жидкими отходами выводят с помощью вентиляционных систем. Эти отходы перед выбросом в вентиляционную трубу очищаются на аэрозольных и иодных фильтрах.

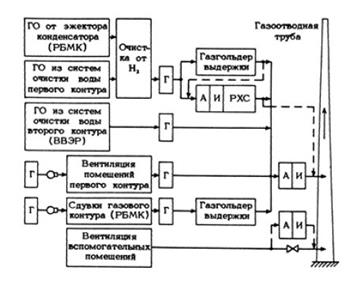

Рис. 9. Схема обработки и удаления газообразных продуктов на АЭС с реактором типа ВВЭР или РБМК; Г - фильтр грубой очистки; А (И) -аэрозольный (йодный) фильтр; РХС -радиохроматографическая система .

Отводимые от технологического оборудования газы состоят из азота с примесью водяного пара, водорода, газообразных продуктов деления. Объем этих газов равен 4-70 м3/ч для реакторов типа ВВЭР, в которых первый контур замкнут и герметичен. Время пребывания в нем радиоактивных веществ намного больше, чем в разомкнутом первом контуре кипящего реактора типа РБМК, т.к. расход воды из первого контура реактора типа ВВЭР в систему очистки с учетом протечек мал: 20 - 50 т/ч. Поэтому период полувыведения радиоактивных газов из первого контура большой: часы и даже сутки. Дезактивацию технологических газов осуществляют в камерах выдержки или на специальных установках, имеющих фильтры с активированным углем. При выдержке в камерах газов с высокой концентрацией водорода возможно образование взрывоопасной гремучей смеси. Для устранения этого газы разбавляют азотом, что, однако, увеличивает габариты камер. Сократить объем дезактивируемых газов можно за счет сжигания водорода. Схема обработки и удаления газообразных отходов АЭС с реакторами типа ВВЭР и РБМК приведена на Рис.9.

В качестве примера рассмотрим схему установки очистки газообразных отходов АЭС с реактором с водой под давлением, спроектированной в СССР для финской АЭС "Ловица". На этой станции источники газообразных отходов подключены к циркуляционному газовому контуру. В контуре в специальном аппарате с платиновым катализатором дожигается радиолитический водород. Из циркуляционного контура газ поступает в систему газоочистки, которая состоит из трех параллельных взаимозаменяемых ниток. Одна нитка работает постоянно, другая принимает на себя газ эпизодически в процессе дренирования первого контура, когда наблюдается повышенное газовыделение, третья нитка - резервная.

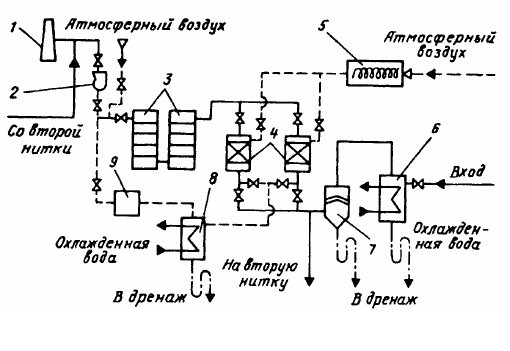

Рис. 10. Принципиальная технологическая схема установки газоочистки финской АЭС «Ловица» (реактор ВВЭР).
